エンジニアや建築家にとって、CADで同じ作業を繰り返すことはよくあります。これはAutoCAD、Rhino、Revitなど、どのソフトウェアでも同じです。これらのソフトウェアには、デフォルトでアイコンやコマンドが用意されており、やることを伝えられるようになっています。しかし、同じ作業を繰り返し行う場合、同じアイコンを何度も押したり、同じコマンドを何度もタイプしなくてはいけません。これは時間を浪費してしまい、生産性の低下につながります。

どのソフトウェアにも、これらのボタン操作やコマンド入力を自動化するためのツールが用意されています。ほとんどのソフトウェアでは、これらのコマンドを「マクロ」と呼ばれる1つの連鎖にまとめることが可能です。マクロは、自動的に実行される小さなコマンドのリストです。Rhinoでは、マクロの中でもユーザーの入力を許可することができるので、作業をより速くすることができます。

このシリーズでは、Rhinoでマクロやその他の自動化ツール（pythonやC#プログラミングなど）とコマンドを組み合わせる方法を探ります。タイトルは以下の通りです。

RhinoのマクロとUIカスタマイズ
自動化のためのプログラミング（pythonとC#)
マクロとプログラミングの組み合わせ

Rhinoマクロ

まず、Rhinoのマクロがどのようなものかを見てみましょう。そしてRhinoのUIでマクロをどのように実装できるかを探ります。

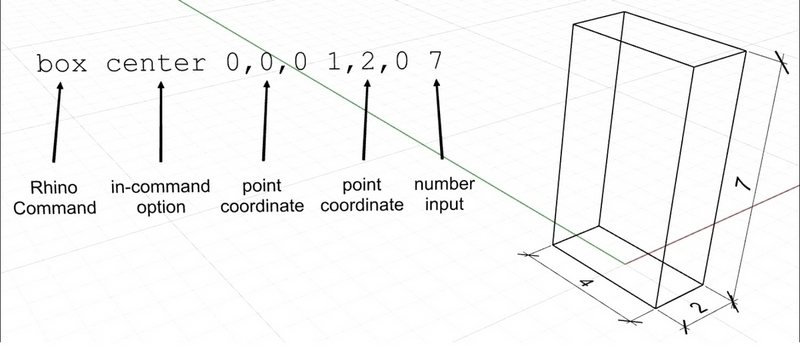

Rhinoのマクロは、コマンドとコマンドオプションがまとまったもので、自動的に次々と実行されます。ここでは2x4x7のボックスを作成するマクロの例をご紹介します。コマンド、コマンドオプション、および入力値は、半角スペース “ “ で区切られています。

以下は、同じコマンドを入力した時のスクリーンショットです。

Command: Box
First corner of base ( Diagonal 3Point Vertical Center ): center
Center of base: 0,0,0
Other corner of base or length ( 3Point ): 1,2,0
Height. Press Enter to use width: 7

次のコマンドでマクロエディターを開いてみましょう。

MacroEditor

マクロエディタパネルの再生ボタンを押すと、マクロを実行することができます。いくつかのコマンドを他のコマンドの中に含めることもできます（例えば、ZoomやView change）。

より複雑なマクロを試してみましょう。

InterpCrv starttangent -1,0,0 5,0,0 2,3,5 5,10,-5 -5,0,0 EndTangent 2,2,0 4,2,0 sellast offset cap=flat 0.75 0,0,0 explode divide 10 selnone

- [pauseはユーザー入力のためです]
Line pause pause sellast offset cap=flat ThroughPoint pause -rebuild PointCount=7 DeleteInput=Yes enter extrudecrv solid=yes pause delete sellast array 5 7 1 pause pause enter sellast zoom selected selnone

- [一つArcジオメトリーを選択するまま実行されます]
setobjectname "stairs" _copy vertical=yes 0,0,0 0.5 enter sellast offset cap=none 1 0,0,0 sellast setobjectname "stairs" _copy vertical=yes 0,0,0 0.5 enter sellast offset cap=none 1 0,0,0 sellast setobjectname "stairs" _copy vertical=yes 0,0,0 0.5 enter sellast offset cap=none 1 0,0,0 sellast setobjectname "stairs" _copy vertical=yes 0,0,0 0.5 enter sellast offset cap=none 1 0,0,0 sellast -selname "stairs" -loft type=straightsection enter delete

ライノコマンド
コマンド中のオプション
#,#,# 点の座標
# 数字
“txt” 文字入力
Pause ユーザー入力

マクロでは、通常マウスやキーボードで行うユーザー操作が特別なコマンドに置き換わります。以下は、よく使われる特殊コマンドのリストです。

Pause: ユーザーの入力（マウスクリック、数値入力、テキスト入力）を待つ
Enter：エンターキーが自動的に押されるようにシミュレートする*
Cancel：現在のコマンドをキャンセルし、オブジェクトの選択を解除する
Select：一時停止と組み合わせて、ユーザーにオブジェクトを選択するよう促す**
Sellast：最後に作成したオブジェクトを選択
Selprev：前に選択したオブジェクトを選択する

*ユーザー入力の Pauseと組み合わせる時は、正しく動作させるために試行錯誤が必要です。 **selectコマンドから抜け出すにはenterコマンドが必要です。EnterとユーザーセレクトのPauseを組み合わせるには、正しく動作させるために数回の試行錯誤が必要です。

いくつかのコマンドの後ろにダッシュ “-” があるのがわかりますね。このダッシュは、Rhinoにこのコマンドのウィンドウを開かないように指示するものです。その代わり、Rhinoのテキストベースのコマンドプロンプトで入力変数を見つけます。以下は、ダッシュ “-” の注釈を使用してレイヤーを作成する例です。

-layer new vicc::BIM new vicc::Visualization new "vicc::Facade Engineering" color vicc 255,46,23 color vicc::BIM 0,0,255 color vicc::Visualization 255,96,79 color "vicc::Facade Engineering" 165,140,255 Current vicc enter

ライノコマンド
コマンド中のオプション
#,#,# 色RGB
レイヤー
レイヤーの名前の中にスペース「　」がある場合「””」を使います。

以下は、テキストドットオブジェクトの作成を組み合わせ、それをviccレイヤーに配置するコマンド例です。

-dot "AWESOMENESS!!!" pause -layer new vicc color vicc 255,46,23 enter sellast -changelayer vicc selnone

ライノコマンド
コマンド中のオプション
#,#,# 色RGB
“txt” 文字入力
Pause ユーザー入力

Rhino の UI におけるマクロの実装

マクロの書き方がわかったところで、マクロの使い方を見てみましょう。ここでは、Rhinoでマクロを記述できる最も一般的な場所を紹介します。

マクロエディタパネル (図1)
DocumentProperties エイリアス (図2)
1. ファイル > プロパティ... > Rhinoのオプション > エイリアス
2. コマンドを実行します。「DocumentProperties" -> Rhinoのオプション -> エイリアス
DocumentProperties キーボードショートカット (図3)
1. ファイル > プロパティ... > Rhinoのオプション > キーボード
2. コマンドを実行します。「ドキュメントプロパティ" -> Rhinoのオプション -> キーボード
カスタムUIボタン (図4)
1. Shift + マウスアイコン上で右クリック（カスタムボタンまたはビルトインボタン）

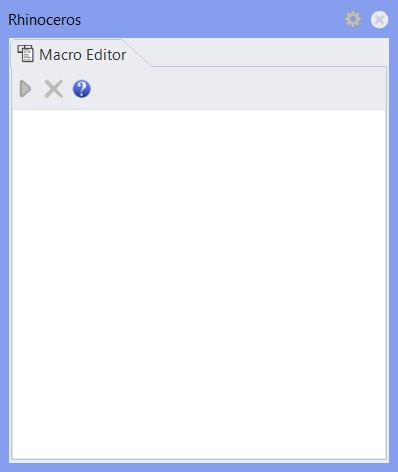

図1: マクロエディタパネル

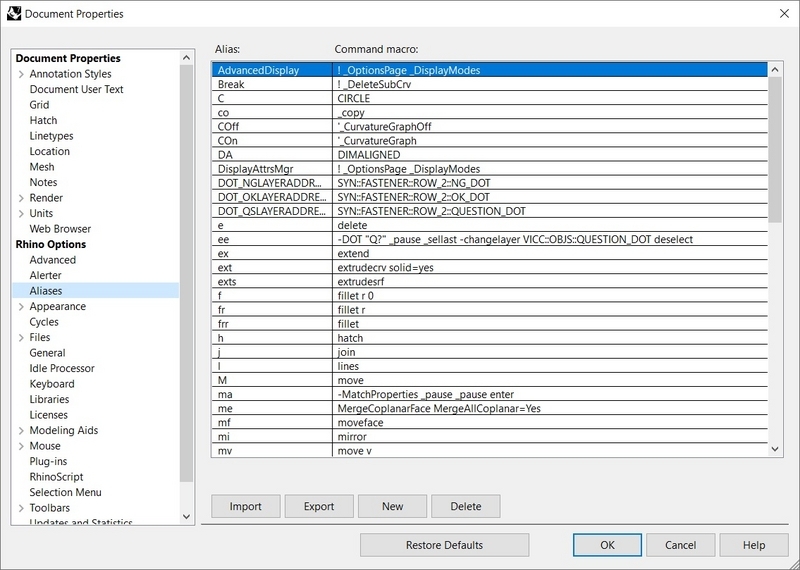

図2: DocumentProperties エイリアス

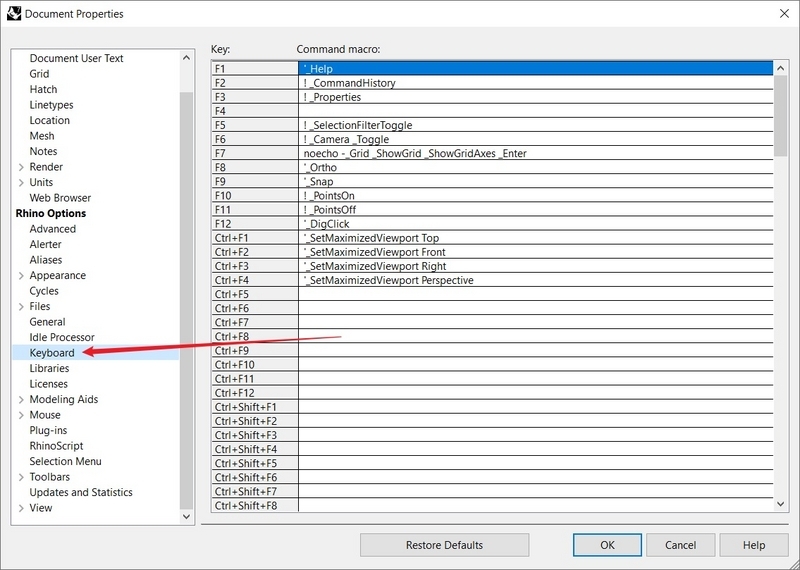

図3: DocumentProperties キーボードショートカット

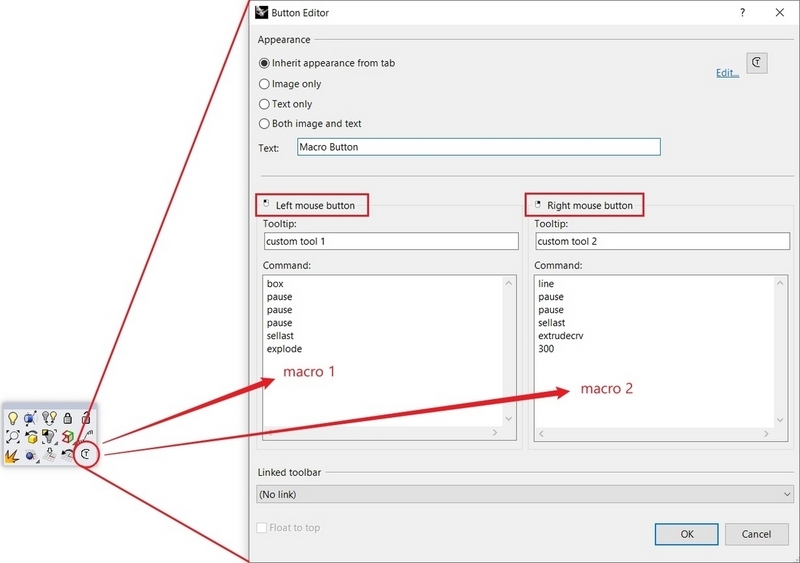

(図4: カスタムUIボタン

マクロエディター・パネル（図1）は、ゼロからマクロを作成するときに便利です。テキストでマクロ・コマンドを簡単にコピー、ペースト、編集することができます。しかし、このパネルには1つのマクロしか保存できません。コマンドを実行するにはもっと良いやり方があります。またこのやり方だと、マクロはRhinoを終了するたびに削除されてしまいます。

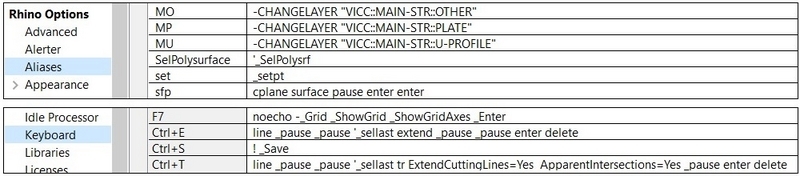

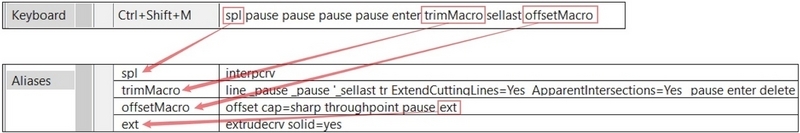

DocumentPropertiesのAliasesとKeyboard Shortcuts（図2および図3）では、カスタムコマンドやキーストロークをマクロに割り当てることができます。そうすることで、Rhinoに複数のマクロを保存することができます。図5は、エイリアスとキーボードショートカットに保存されたマクロです。
